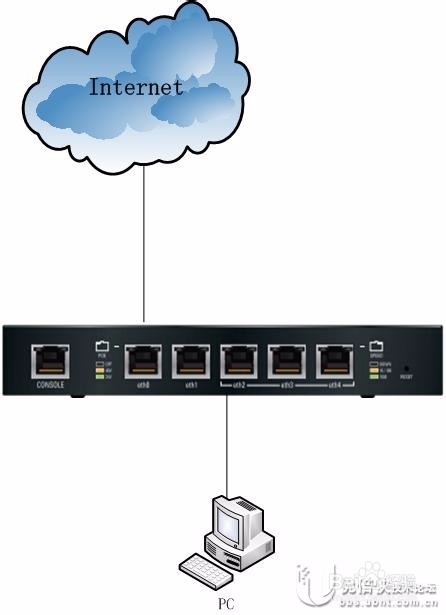

1、网络设备连接说明(1)Internet外网IP地址为112.X.X.X/X,网关为112.X.X.X,DNS为210.22.84.3(2)EdgeRouter 端口eth0用于连接Internet外网(3)EdgeRouter eth2设定为192.168.2.1/24(4)PC的IP地址为192.168.2.100

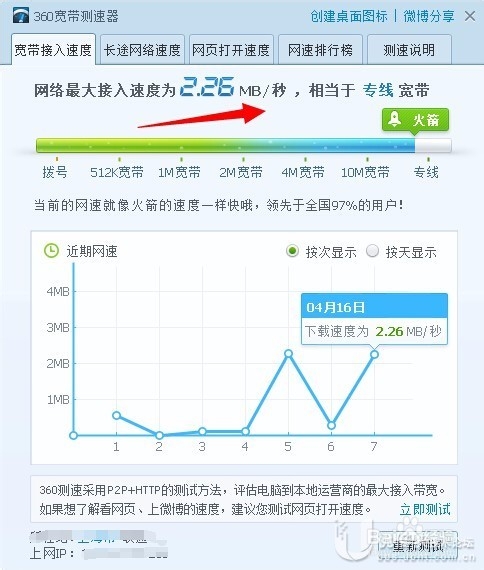

2、当前网络测速1.测试当前下载速度

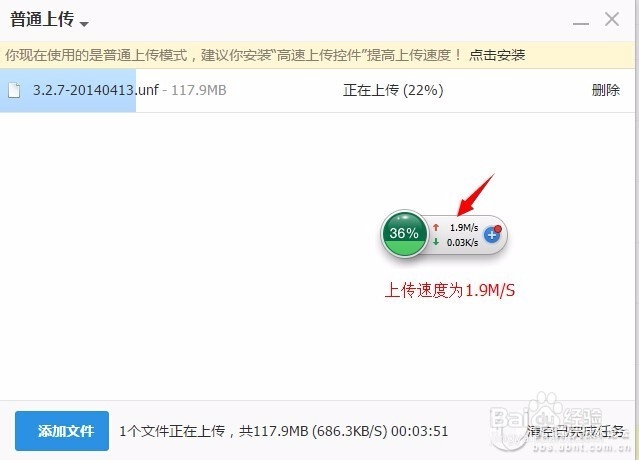

3、2.测试当前上传速度

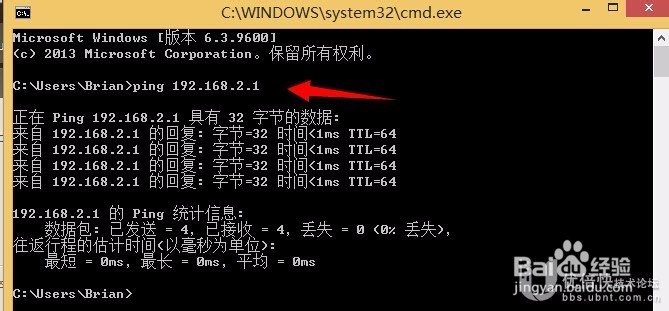

4、EdgeRouter配置1.确认与EdgeRouter相连的电脑可访问到EdgeRouter管理IP地址192.168.2.1

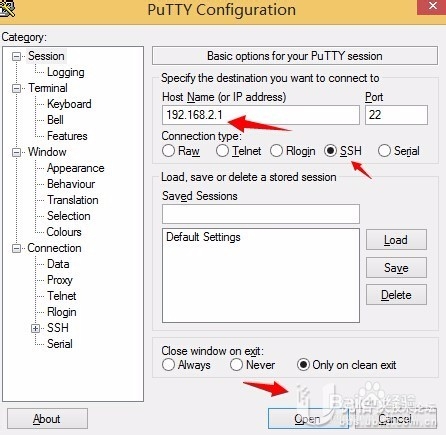

5、2.EdgeRouter支持telnet/web访问,这里我们采用putty使用ssh访问EdgeRouter

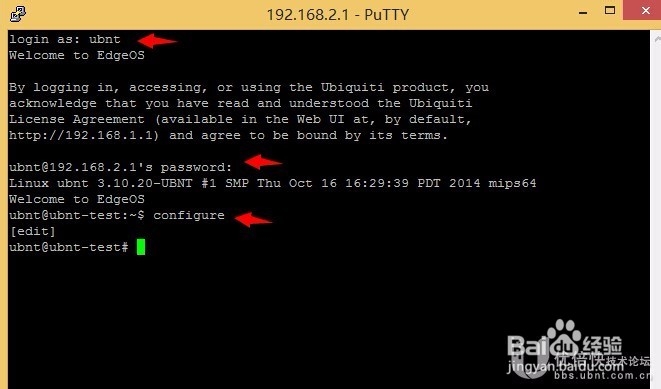

6、3.进入configure配置模式

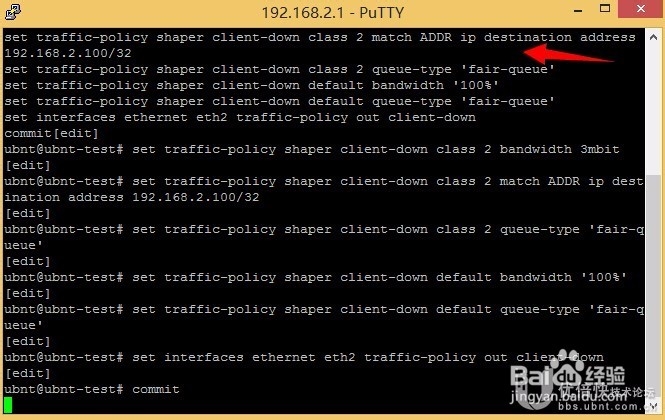

7、4.这里针对IP192.168.2.100进行3M下载限速配置(也可针对单独一个网段192.168.2.0/24)例如限制单个IP set traffic-policy shaper client-down class 2 match ADDR ip destination address 192.168.2.100/32限制整个网段则应该为set traffic-policy shaper client-down class 2 match ADDR ip destination address 192.168.2.0/24

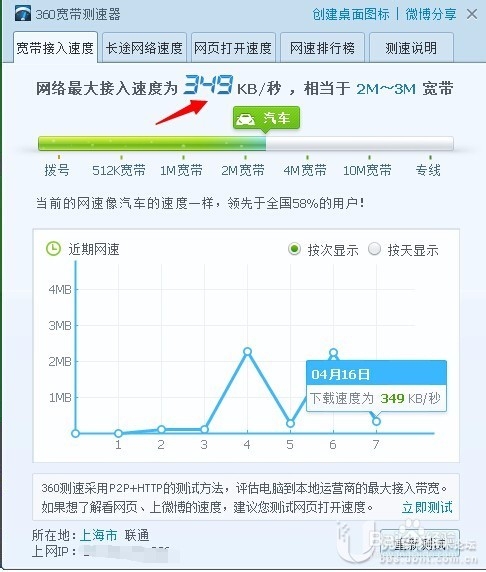

8、5.重新测试192.168.2.100的下载网速为3M

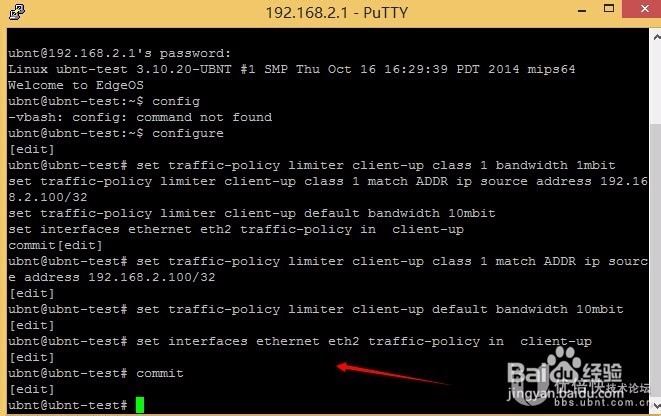

9、6.针对IP192.168.2.100进行上传1M限制(也可针对网段192.168.2.0/24进行配置)限制单个IPset traffic-policy limiter client-up class 1 match ADDR ip source address 192.168.2.100/32限制整个网段set traffic-policy limiter client-up class 1 match ADDR ip source address 192.168.2.0/24

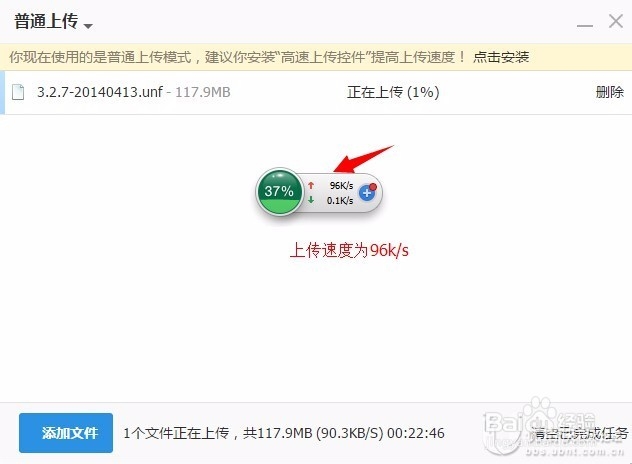

10、7.测试上传速度1M
