1、如下图所示。
打开UG10.0软件，新建一空白的模型文件，
另存为：UG10.0练习三维建模一百六十四

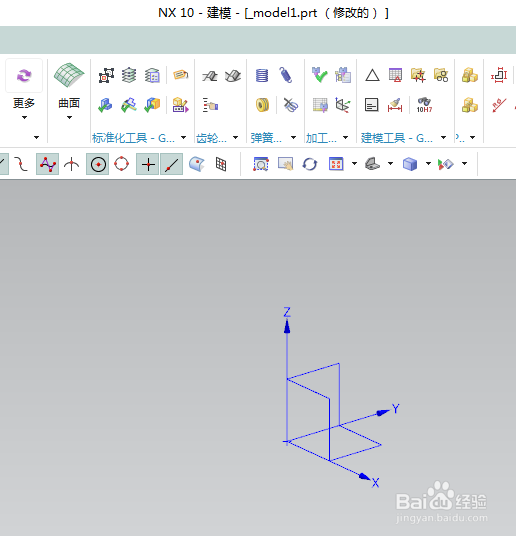

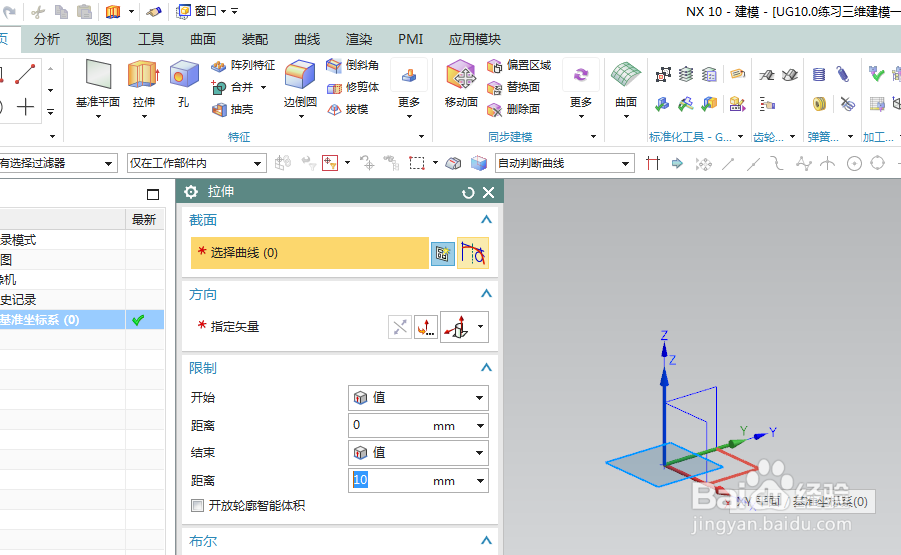

2、如下图所示，
执行【拉伸——XY平面】，直接进入草图。

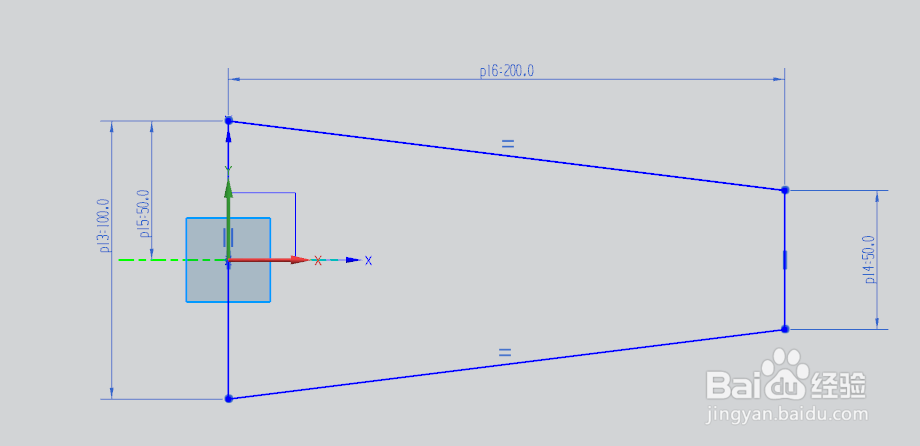

3、如下图所示，
自动激活轮廓命令，画一个等腰梯形，
添加几何约束，左边线与纵轴重合，两腰相等，两竖线平行，
激活快速尺寸命令，标注尺寸：左边线高100，半高50，右边线高50，水平距离200，
点击完成，退出草图。

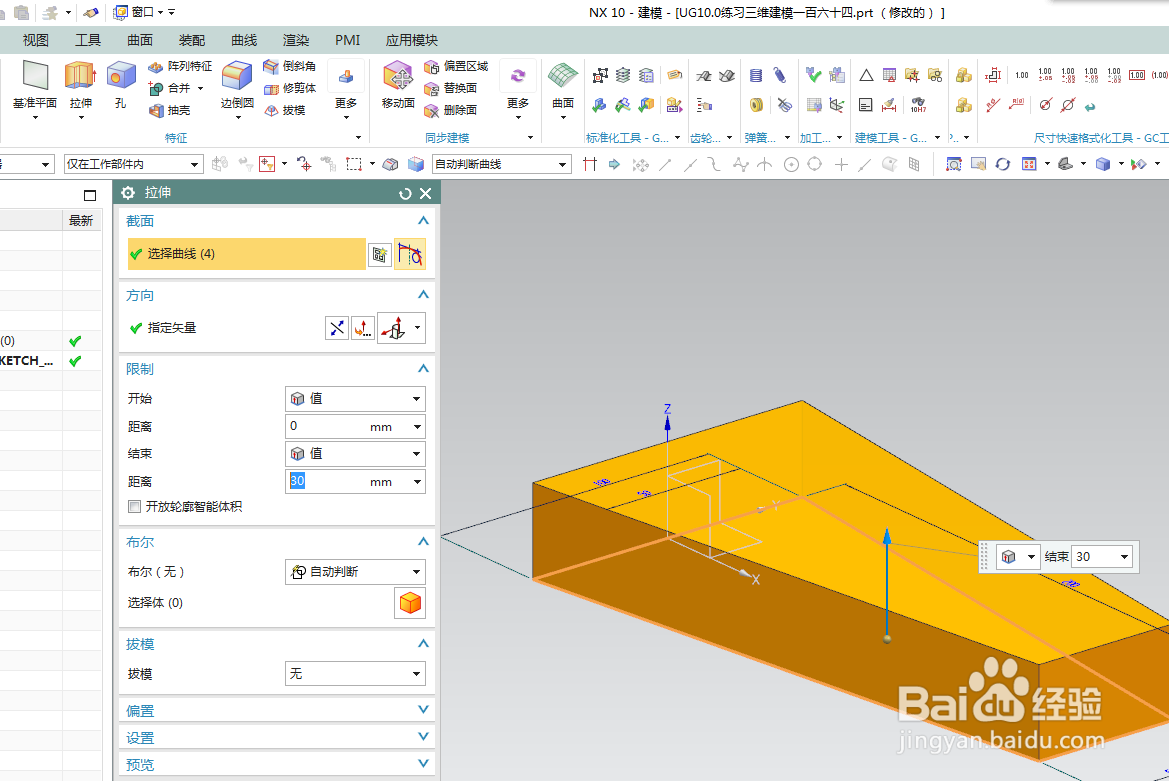

4、如下图所示，
设置限制：0开始，30结束，
点击确定。

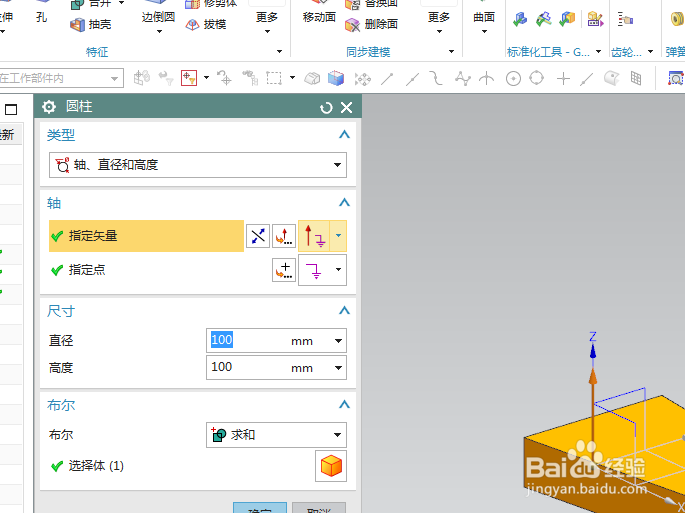

5、如下图所示，
执行【菜单——插入——设计特征——圆柱体】，
指定矢量Z轴，指定点：坐标原点，
设置尺寸：直径100，高度100，布尔求和，
点击应用。

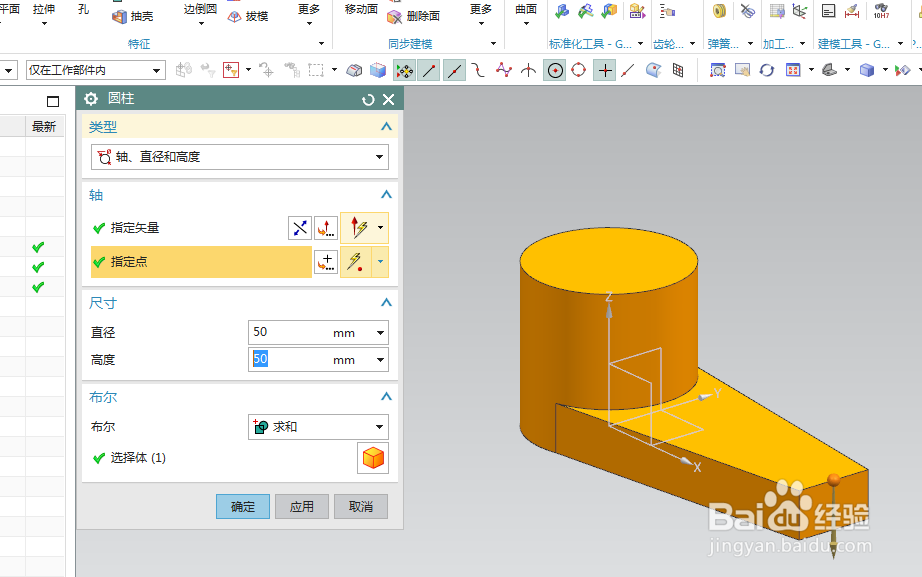

6、如下图所示，
指定矢量Z轴，指定点：实体边线中点，
方向向下，
设置尺寸：直径50，高度50，
布尔求和，
点击确定。

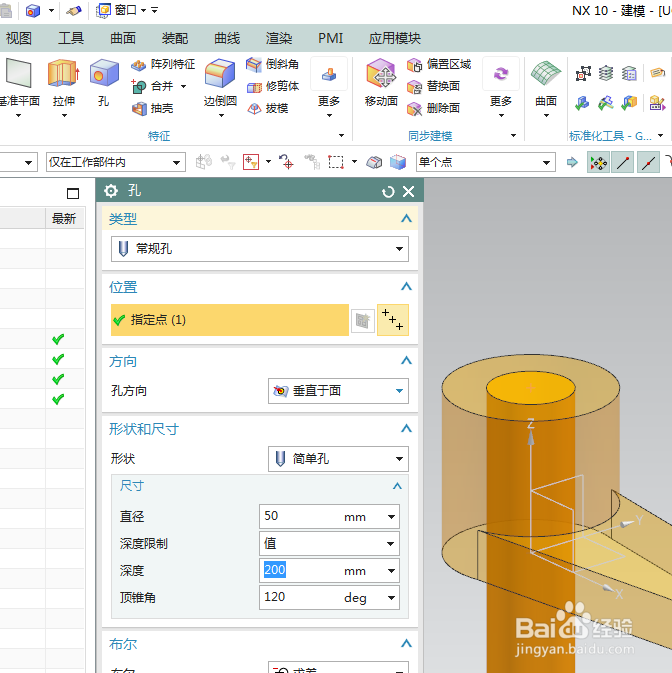

7、如下图示，
点击工具栏中的孔命令，
指定点：圆柱体端面中心点，
设置形状为简单孔，直径为50，深度200，
点击确定。

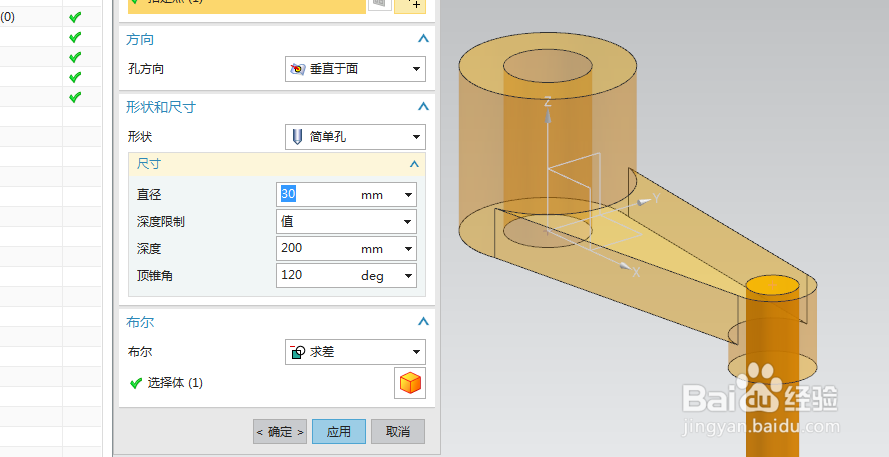

8、如下图所示，
指定点：小圆柱的圆心点，方向向下，
修改直径为，
点击确定。

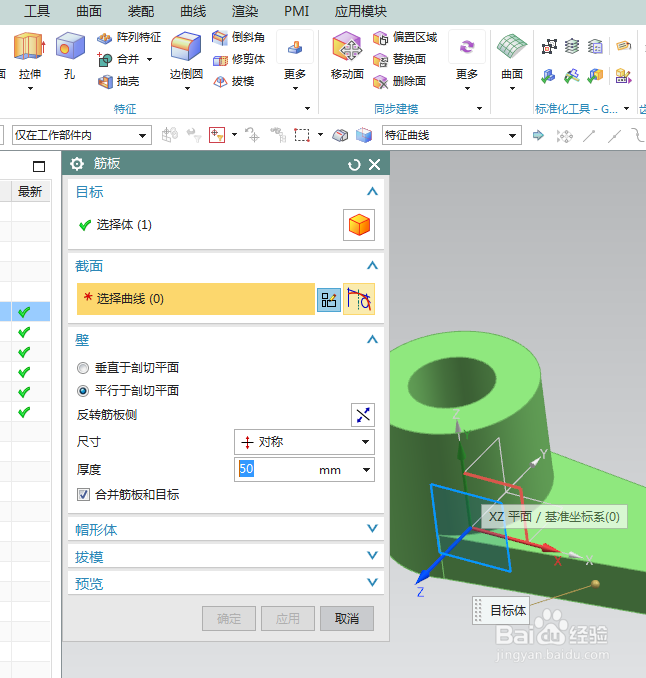

9、如下图所示，
执行【菜单——插入——设计特征——筋板——XZ平面】，
直接进入草图。

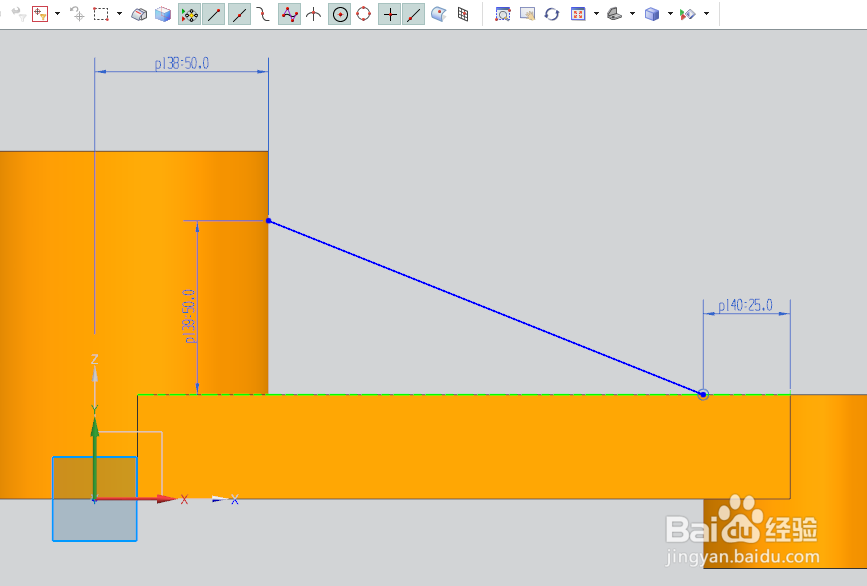

10、如下图所示，
激活轮廓命令，画一个斜线，
激活快速尺寸命令，标注尺寸：距离50，距离50，距离25，
点击完成，退出草图。

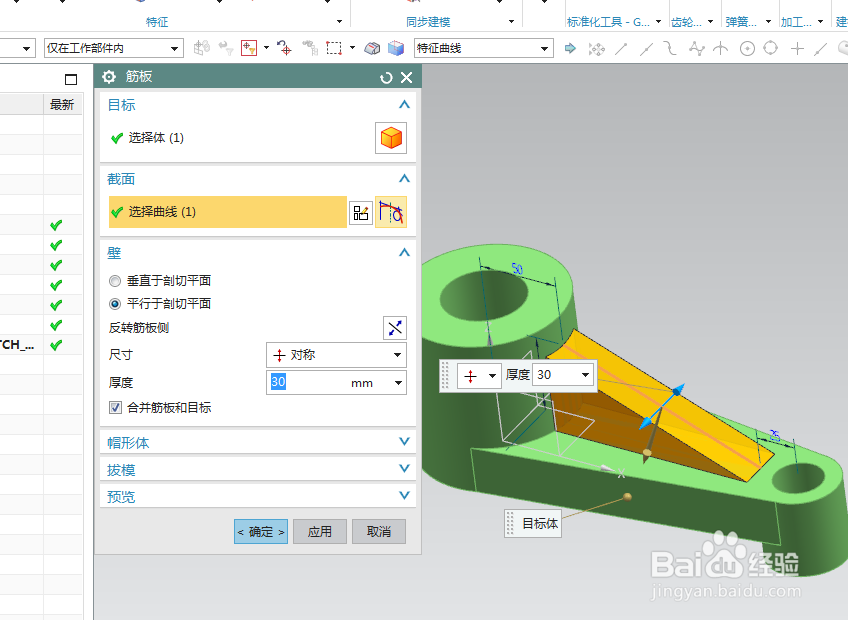

11、如下图所示，
设置尺寸：对称，
厚度30，
点击确定。

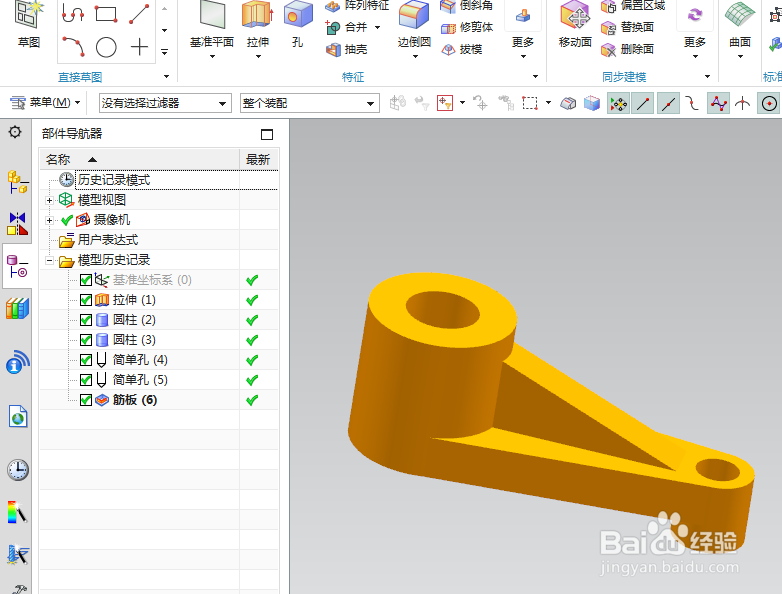

12、如下图所示，
隐藏基准坐标系，
显示设置为着色，
————
至此，
这个三维建模，本次练习结束。
