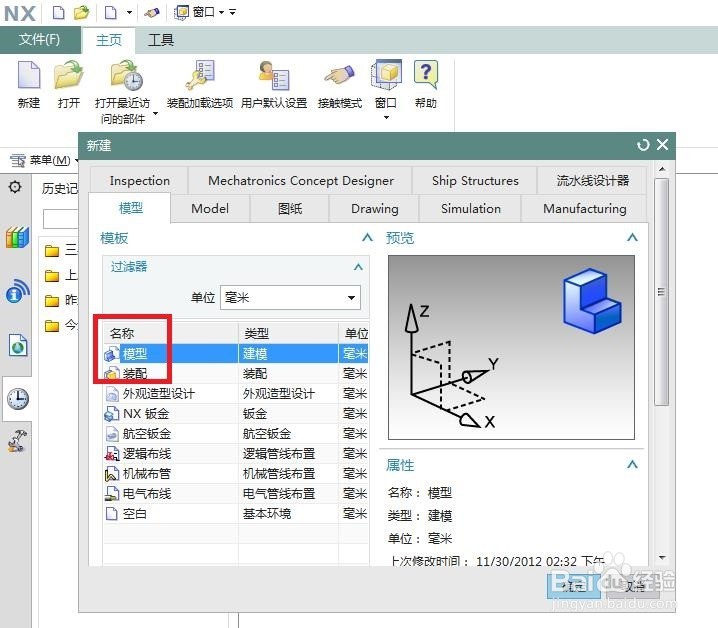

1、如下图所示，
打开UG10.0软件，
新建一个空白的模型文件。
2、如下图所示，

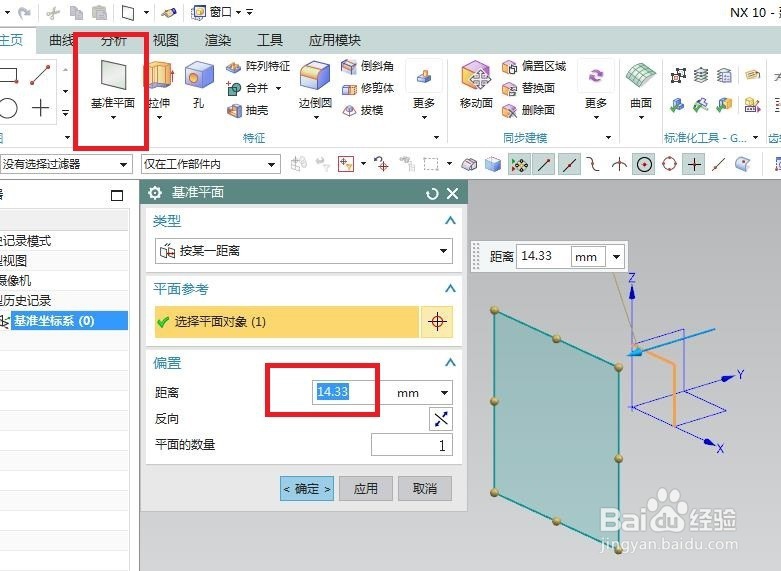

新建一个基准平面。
1、点击工具栏中的 “基准平面”图标，
2、对话框出现之后选择类型为“按某一距离”，
3、点击基准坐标系中的“XZ平面”，
4、调整方向，输入距离14.33，
5、点击“确定”，完成新的基准平面的创建。
3、如下图所示，

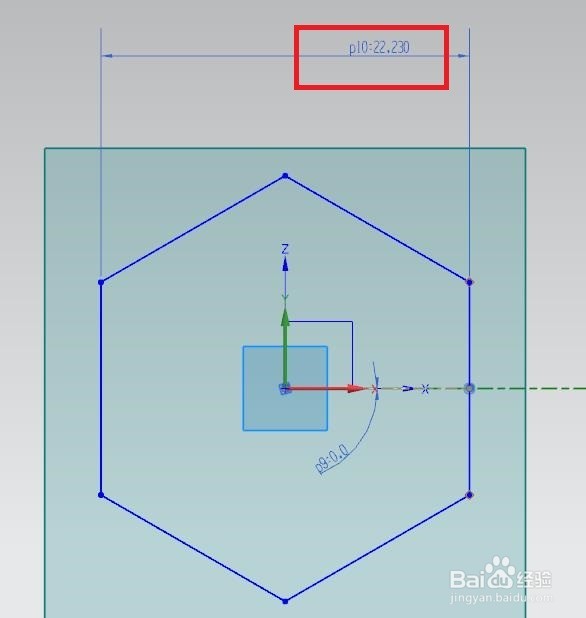

以新的基准平面为草图平面创建草图，然后画正六边形。
1、点击工具栏中的“草图”，
2、点击新建的基准平面，直接进入草图环境，
3、激活多边形命令，在草图工作区域画一个正六边形，
4、添加约束，正六边形的中心点与坐标原点重合，
5、激活“快速尺寸”，标注对边尺寸为22.23，然后双击修改角度为0度，
6、点击“完成”，退出草图。
4、如下图所示，

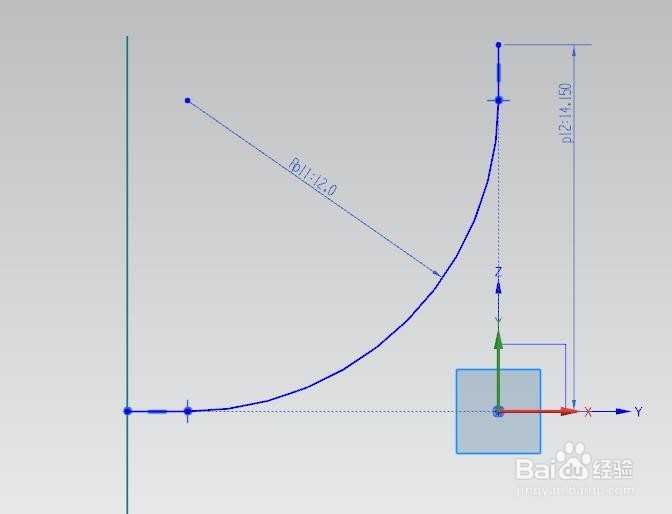

重复第3步操作，以“YZ平面”为草图平面创建草图，
激活 轮廓 命令，以正六边形投影过来的线段的中点为起点向右画一横一竖两条线段，
然后激活类似“圆角”的命令，倒一个圆角，
然后激活快速尺寸命令，标注圆弧半径为12，标注高度14.15，
然后点击“完成”，退出草图。
5、如下图所示，

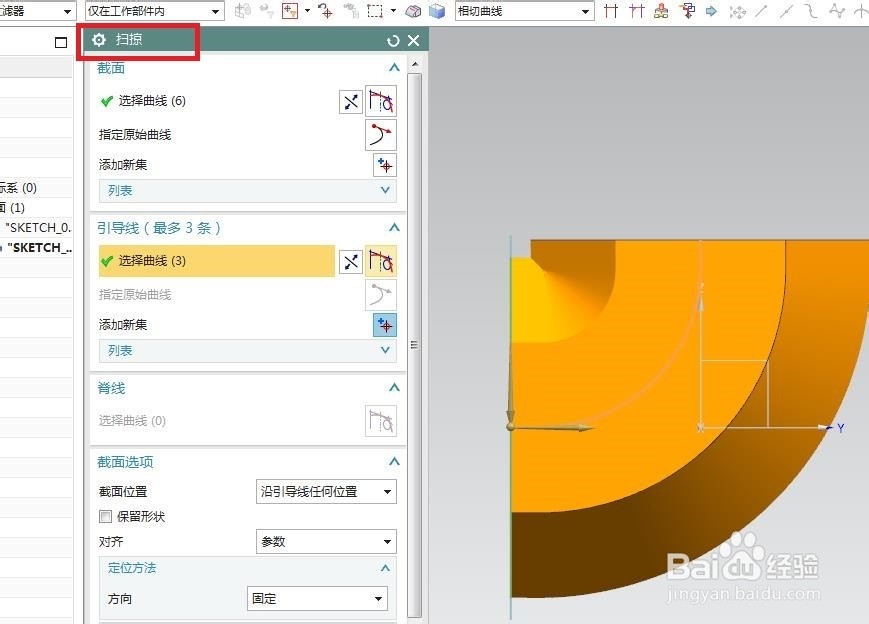

执行【菜单——插入——扫掠——扫掠】，激活扫掠命令，
截面选择正六边形草图，
引导线选择上一步中的草图线段，
看着预览效果点击“确定”，
完成管接头的六角部分。
6、如下图所示，

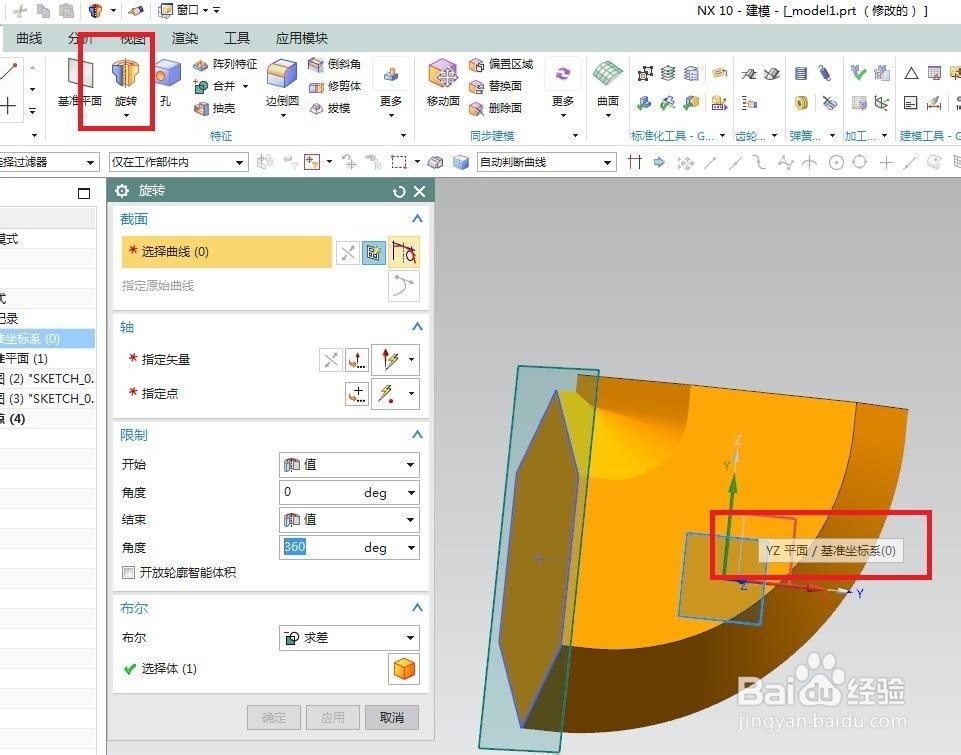

1、点击工具栏中的“旋转”图标，激活该命令，
2、点击基准坐标系中的“YZ平面”直接进入草图。
7、如下图所示，
我们先画37度端的旋转截面图。

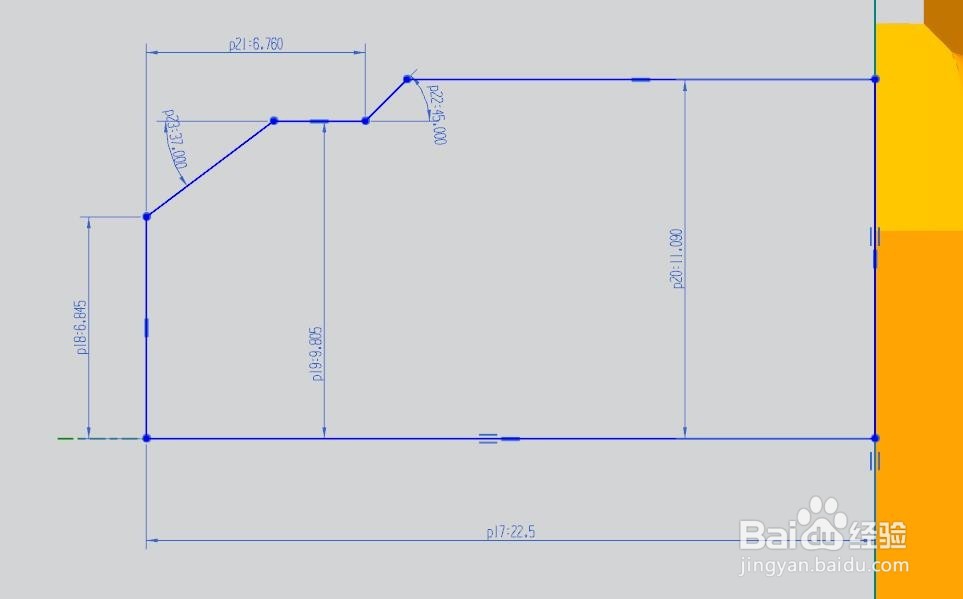

1、激活轮廓命令，根据《SAE J514》中的标准图形画出37度端的旋转截面图形大致轮廓，
2、激活约束，添加约束重合，
3、激活快速尺寸命令，标注详细的标准尺寸：
长度尺寸：22.5、6.76，
宽度尺寸：6.845、9.805、11.09，
角度尺寸：37°、45°。
完成这些操作，就可以点击“完成”，退出草图了。
8、如下图所示，

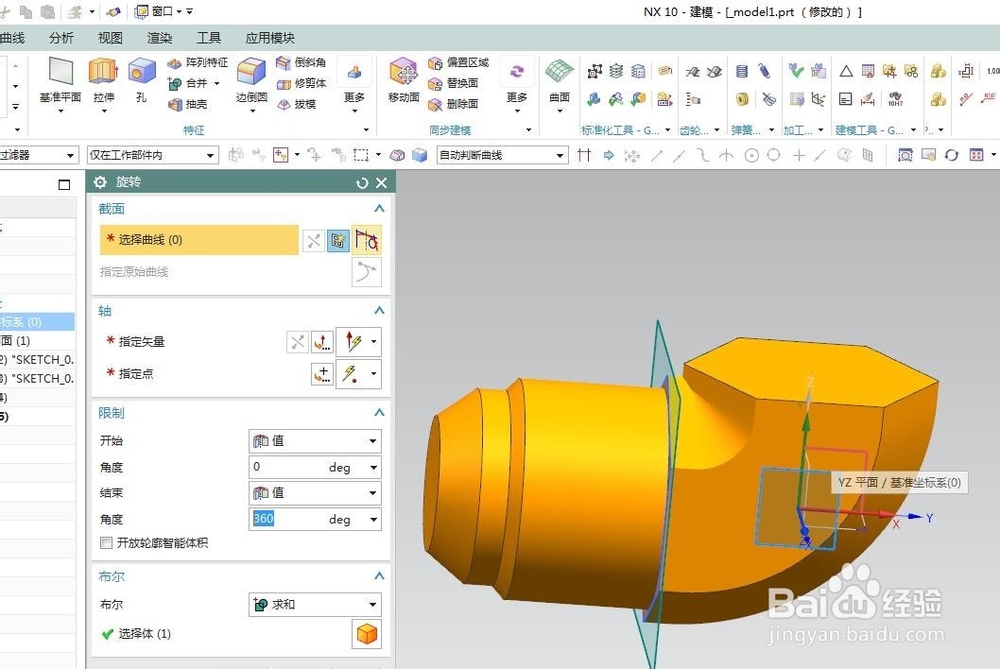

回到旋转对话框
选择Y轴为旋转轴，
布尔求和，
点击“确定”。
9、如下图所示，
重复第6步操作，
1、点击工具栏中的“旋转”图标，激活该命令，
2、点击基准坐标系中的“YZ平面”直接进入草图。
10、如下图所示，

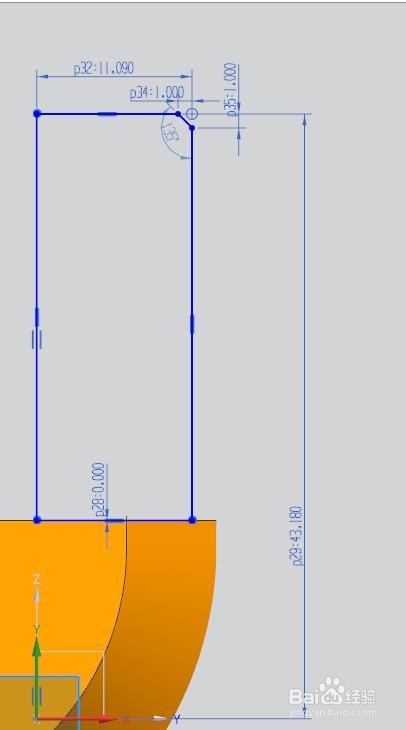

进入草图，激活矩形命令，画一个矩形，
激活约束命令，添加约束，重合，
激活快速尺寸命令，标注43.18、0.0、11.09，
激活倒角命令，倒一个C1的直角，
点击“完成”，退出草图。

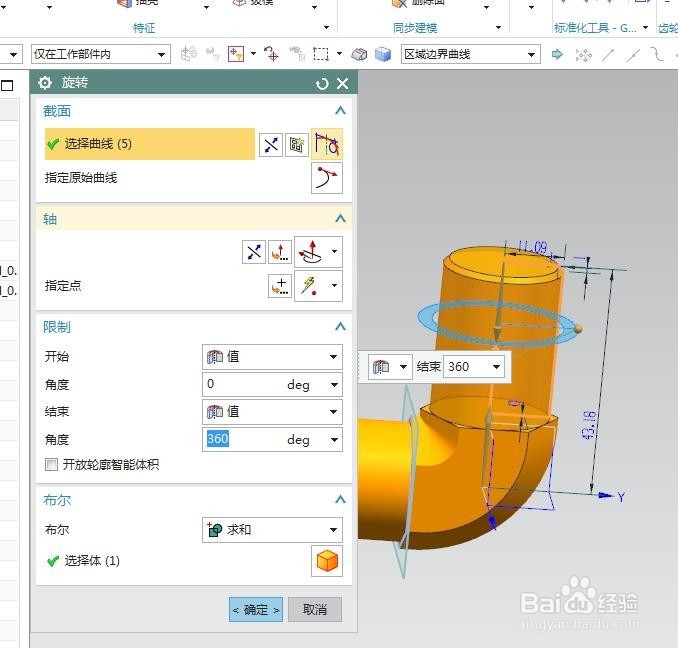

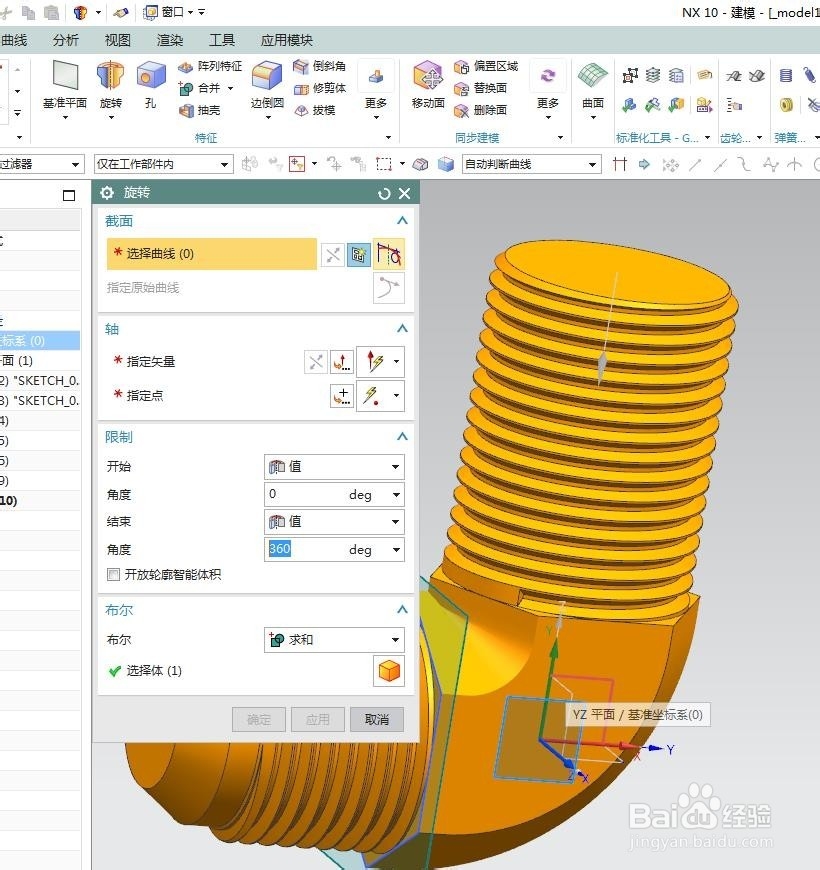

11、如下图所示，

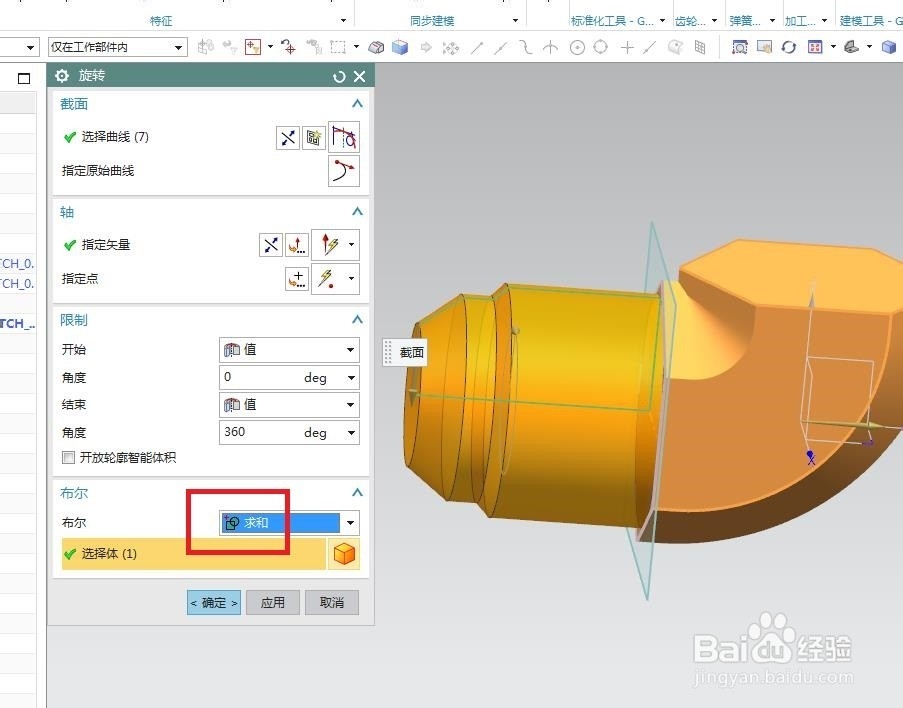

选择Z轴为旋转轴，
布尔求和，
点击确定。
12、如下图所示，

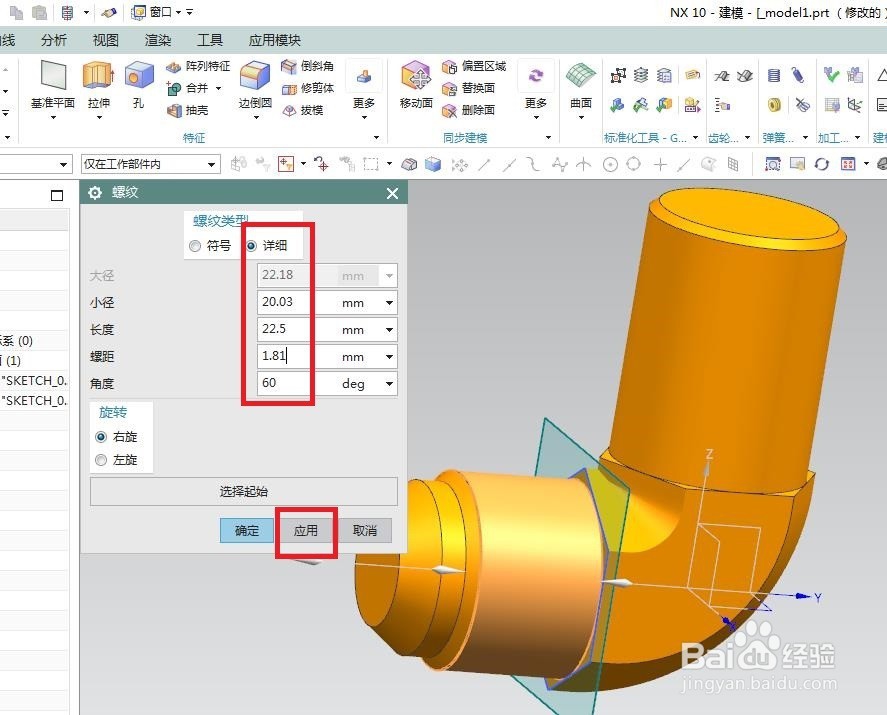

创建37度端的7/8-14UNF-2A螺纹。
1、执行【更多——螺纹】，激活螺纹命令，
2、选择螺纹类型为详细，选择放置螺纹的曲面，选择起始端面，选择方向，
3、设置详细参数：小径20.03、长度22.5、螺距1.81，点击“确定”。
13、如下图所示，
重复第12步操作，

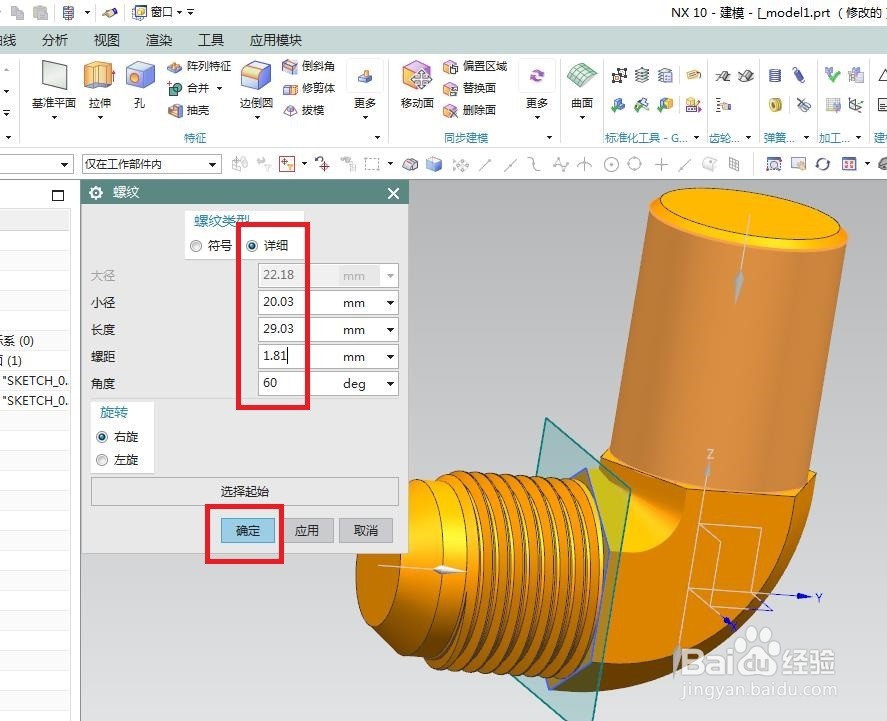

创建可调向端的7/8-14UNF-2A螺纹。
1、执行【更多——螺纹】，激活螺纹命令，
2、选择螺纹类型为详细，选择放置螺纹的曲面，选择起始端面，选择方向，
3、设置详细参数：小径20.03、长度29.03、螺距1.81，点击“确定”。
14、如下图所示，
重复第6步操作，
1、点击工具栏中的“旋转”图标，激活该命令，
2、点击基准坐标系中的“YZ平面”直接进入草图。
15、如下图所示，

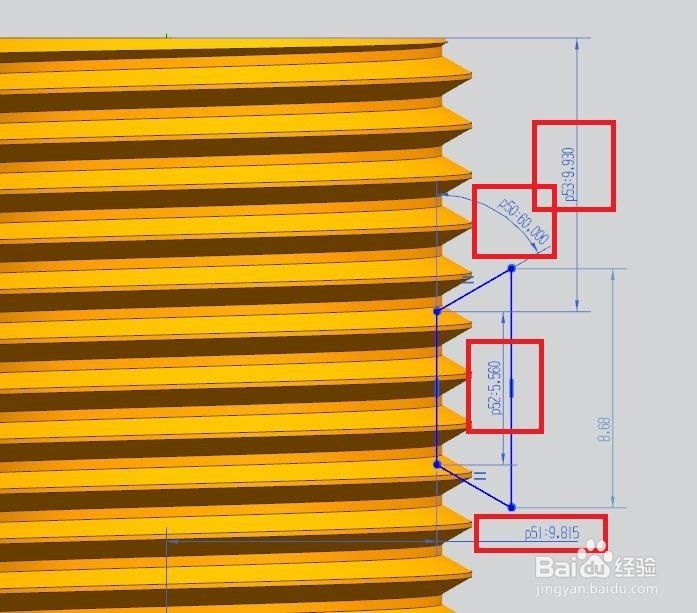

进入草图，激活轮廓命令，画一个下图中的大致轮廓，
添加约束，相等，图形成了一个等腰梯形，
激活快速尺寸命令，标注9.815、5.56、60°、9.93这些重要尺寸，
手动调整8.68的尺寸，
完事之后点击“完成”。

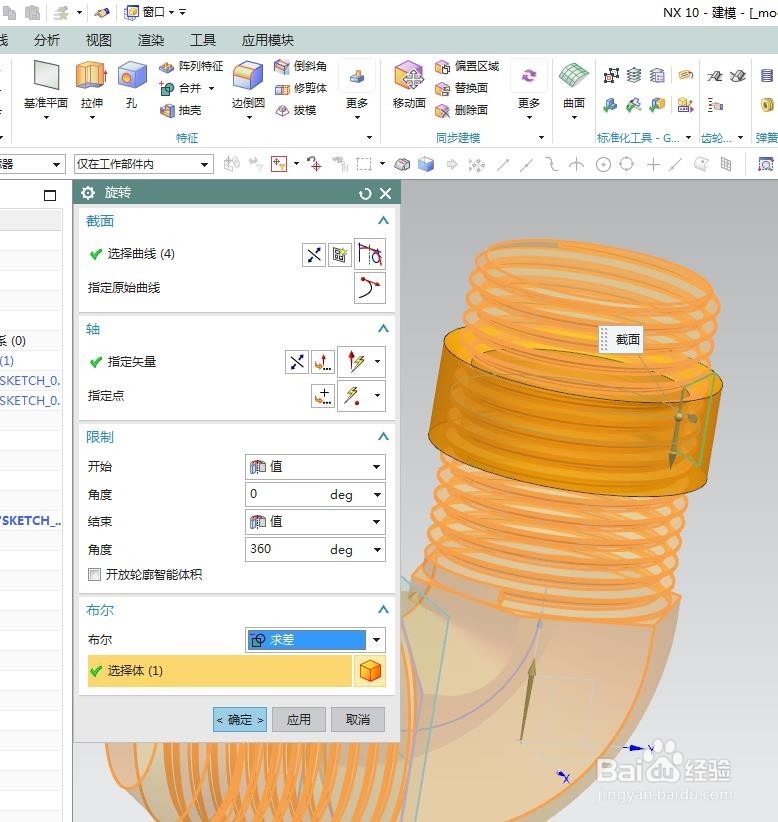

16、如下图所示，
选择Z轴为旋转轴，
布尔求差，
点击“确定”，
完成可调向端腰槽的创建。

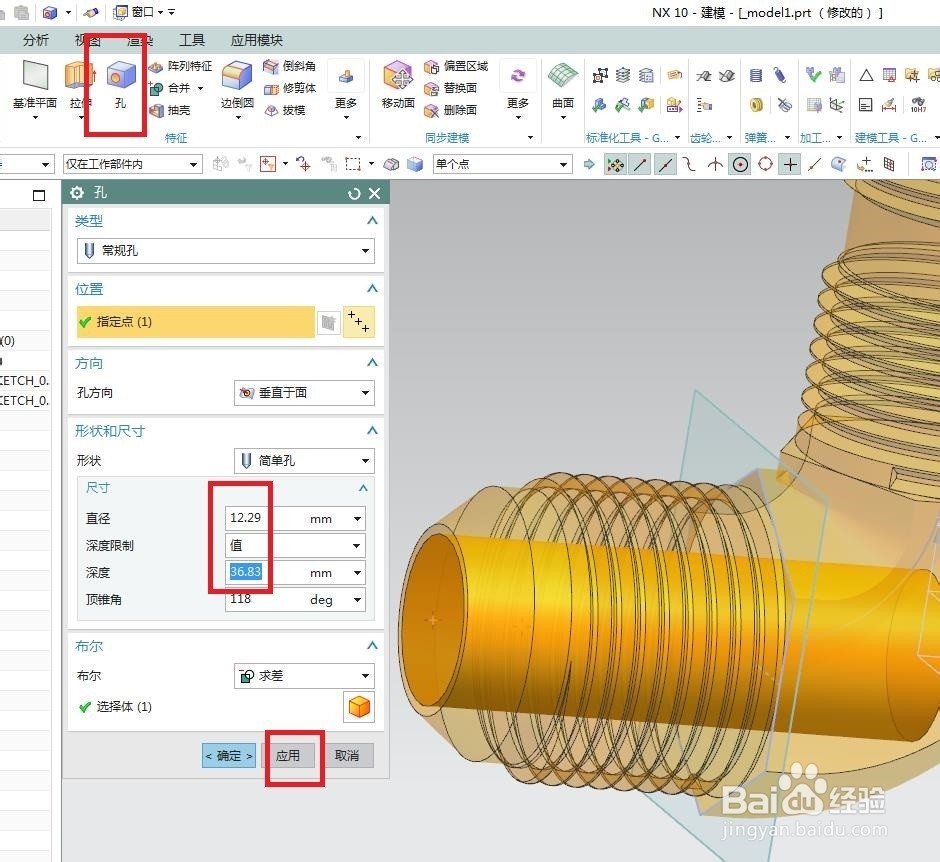

17、如下图所示，创建37度端的内孔。
1、点击工具栏中的“孔”图标，激活该命令，
2、对话框中设置常规孔、简单孔、直径ø12.29、深度36.83，选择37度端的端面圆心为孔的位置点，
3、点击“应用”。

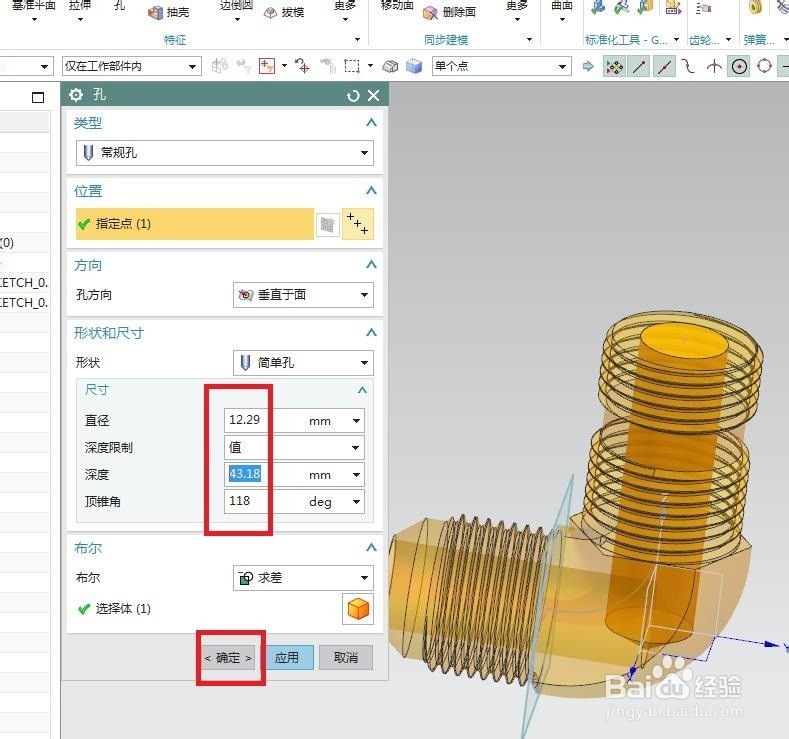

18、如下图所示，
就着上一步中的对话框，
将深度改成43.18，选择可调向端的端面圆心为孔的位置点，
点击“确定”，
完成第二个孔的创建。

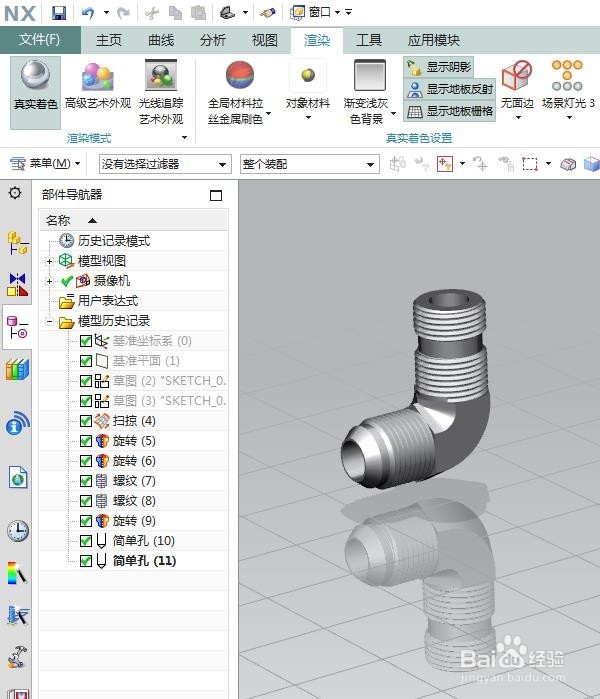

19、如下两幅图所示，
这是最后的效果。

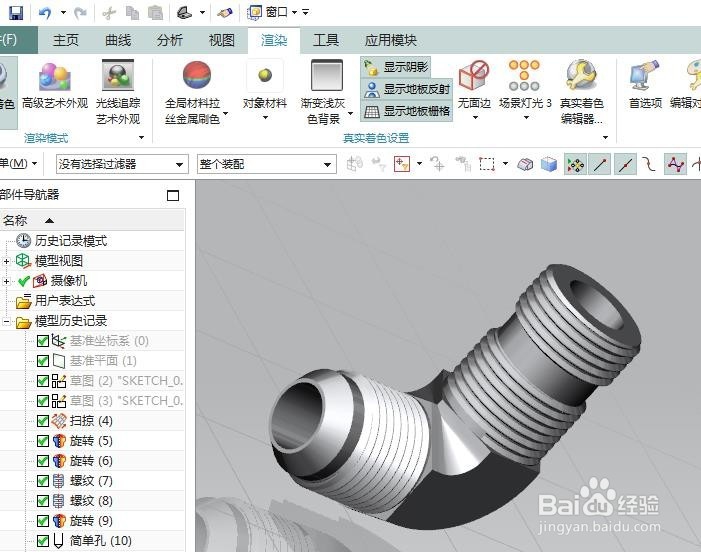

1、设计树中隐藏基准、草图，
2、渲染中真实着色，对象材料为钢。
