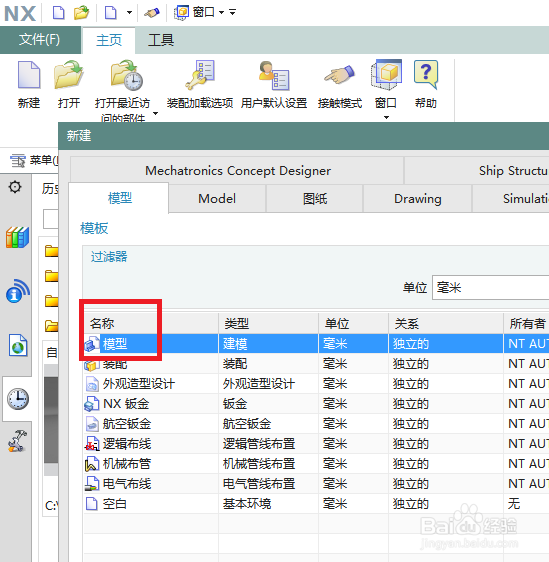

1、如下图所示，
打开UG10.0软件，
新建一个空白的模型文件，供我们建模所用。

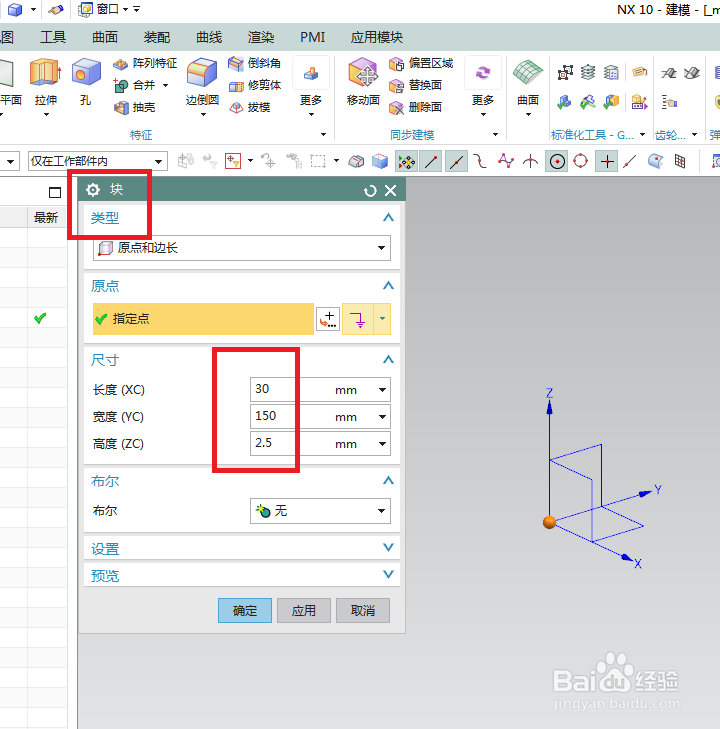

2、如下图所示，
执行【菜单——插入——设计特征——长方体】，
然后弹出一个“块”对话框，
然后原点默认，
然后设置尺寸：30x150x2.5，
然后点击确定，
OK了。

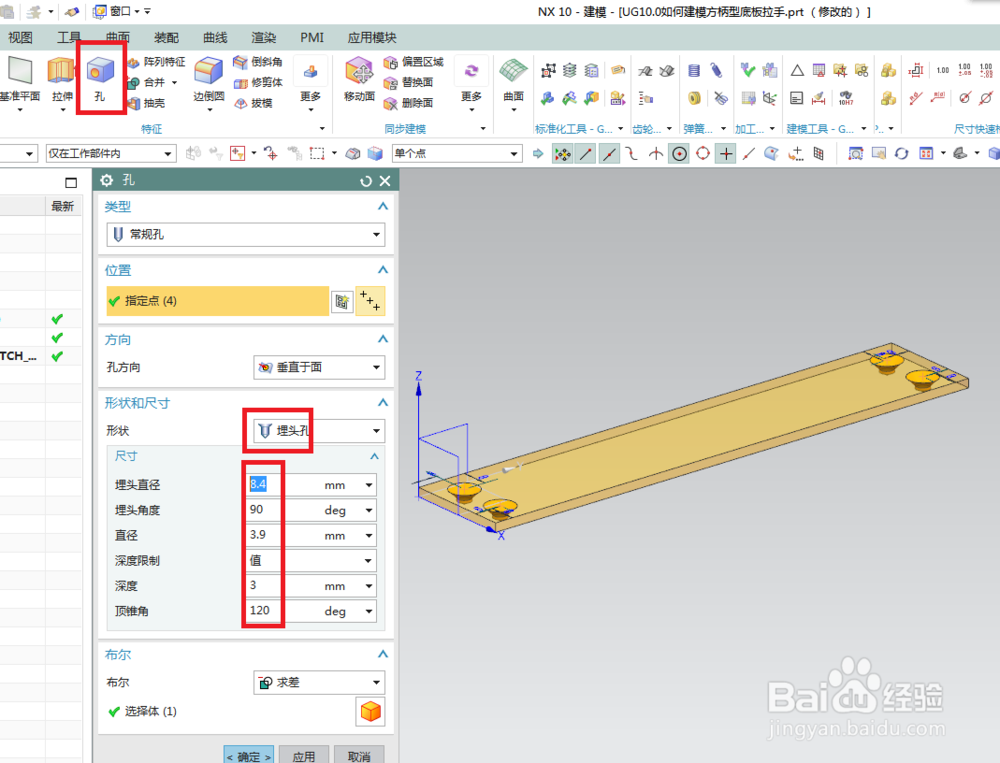

3、如下图所示，
首先点击工具栏中的“孔”图标，激活“孔”命令，
然后在出现的孔对话框中设置类型默认常规孔，形状选择“埋头孔”，具体尺寸见下图，
然后点击实体的上表面，直接进入草图环境，画四个点，标注尺寸，距离边线都相同，对称分布，
然后点击完成，退出草图环境，回到“孔”对话框，
看着预览效果点击“确定”。

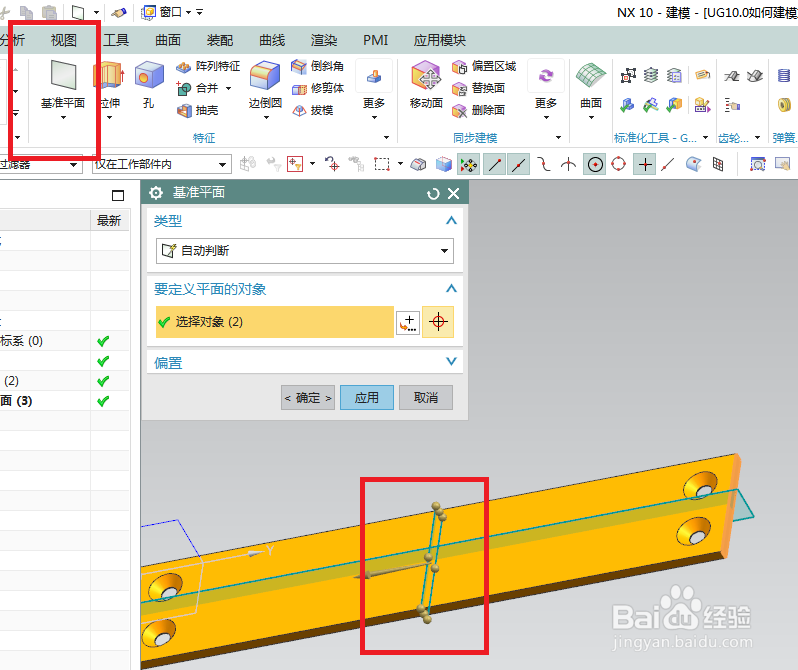

4、如下图所示，
点击工具栏中的“基准平面”图标，
连续创建两个基准平面，
两基准平面相互垂直，将长方体均分成四等分。

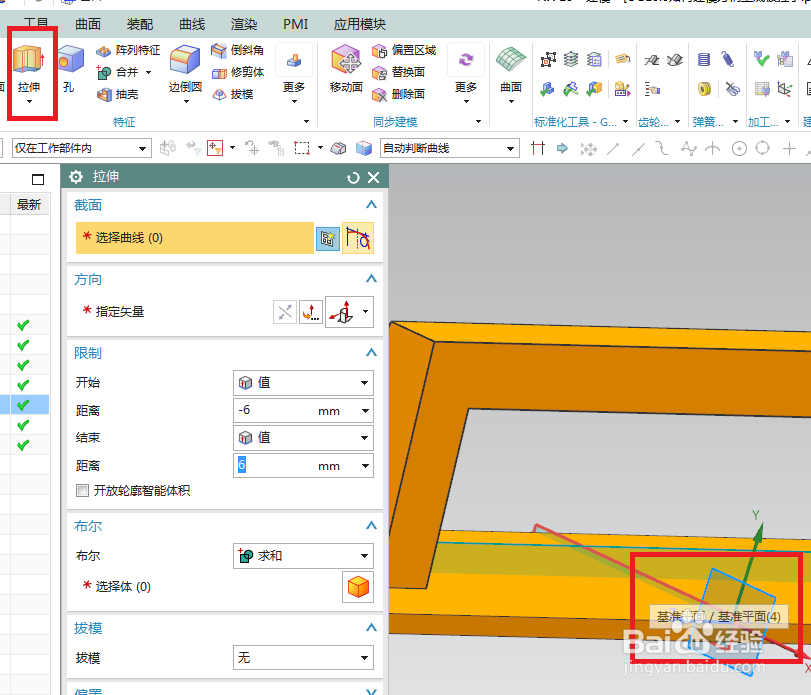

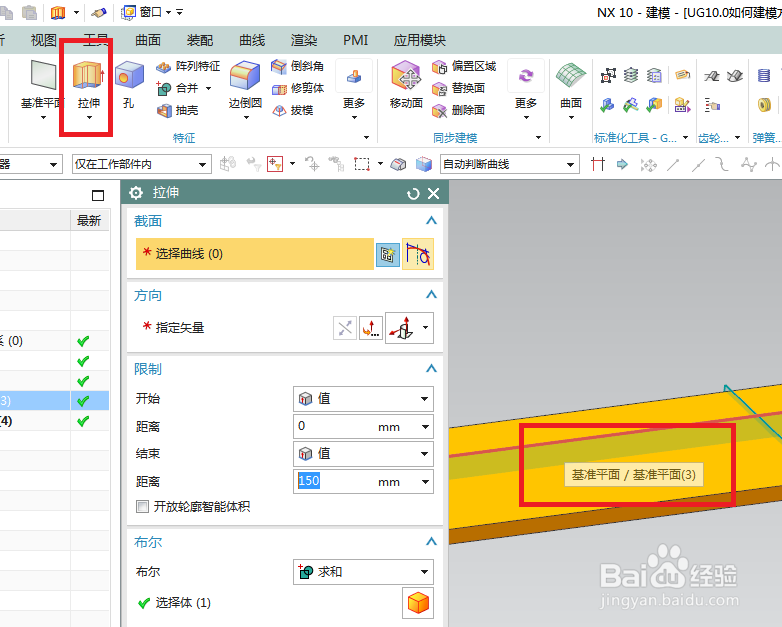

5、如下图所示，
首先点击工具栏中的拉伸图标，激活拉伸命令，
然后点击长的基准平面，直接进入草图。

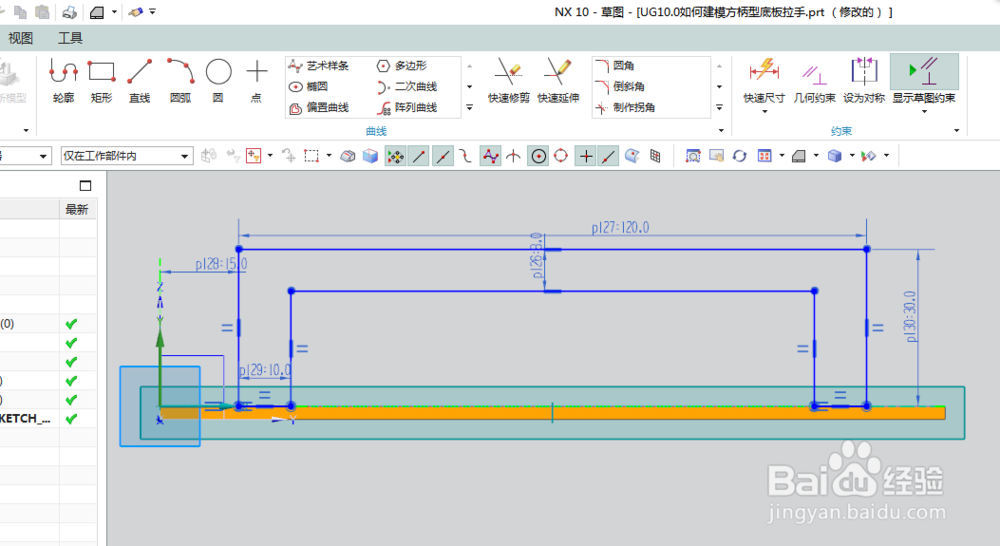

6、如下图所示，
进入草图，软件默认激活轮廓命令，
画一个凹形图形，
然后添加几何约束，需要重合的约束重合，需要相等的约束成相等，
然后激活快速尺寸命令，标注具体尺寸（下图应该看得清楚吧），
标注完尺寸后，点击完成，退出草图。

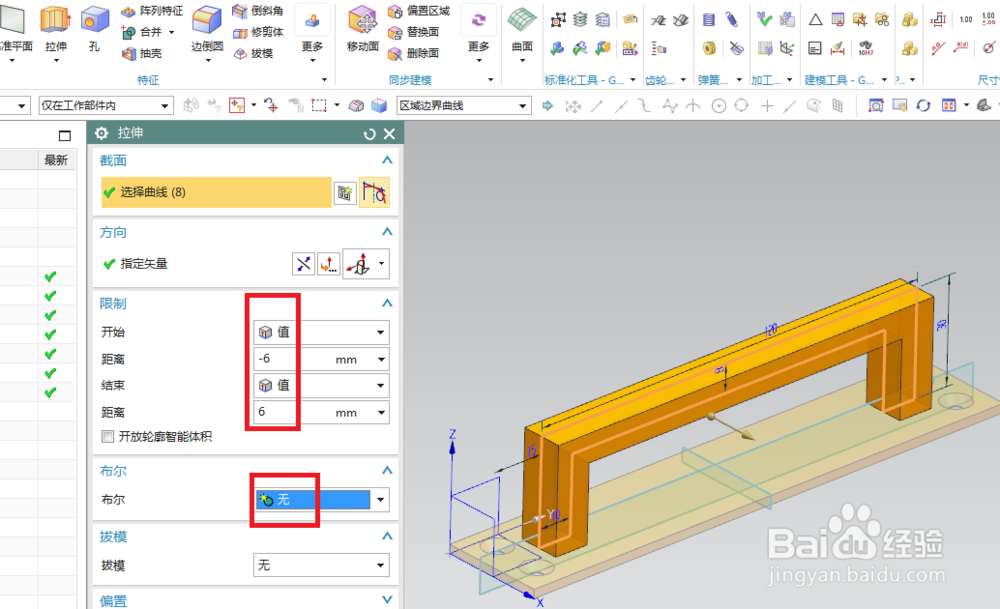

7、如下图所示，
回到拉伸对话框，
设置限制为：从-6开始，6结束，
布尔无，
点击确定，

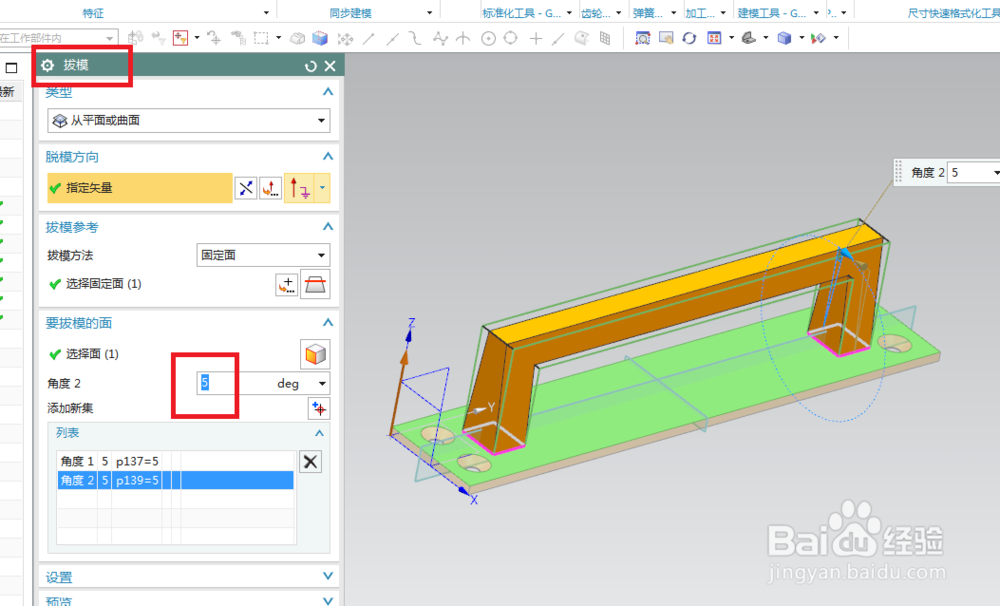

8、如下图所示，
点击工具栏中的“拔模”图标，激活该命令，
然后拔模对话框中默认角度为5，
然后选择拔模方向为Z轴，向上，
然后选择长方体的上表面为固定面，
然后选择两个凹形平面为要拔模的面，
然后点击确定，完成拔模操作。
9、如下图所示，
执行【拉伸——短基准平面】，直接进入草图。

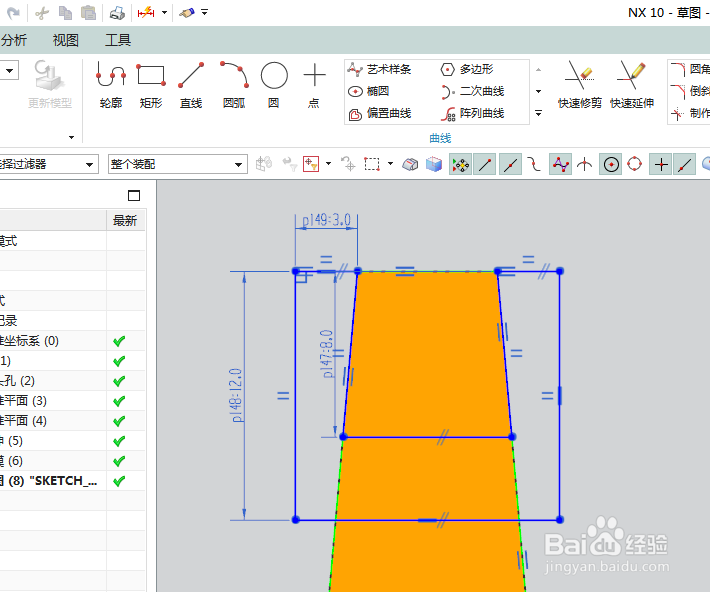

10、如下图所示，
激活投影曲线名，投影等腰梯形出来，
激活轮廓命令，按照下图画出直线部分，
激活快速修剪命令，按照下图，将多余的线段全部裁剪掉，
添加几何约束，线段与实体边重合，两线段相等，都有，
激活快速尺寸命令，按照下图标注尺寸，
最后点击完成，退出草图。

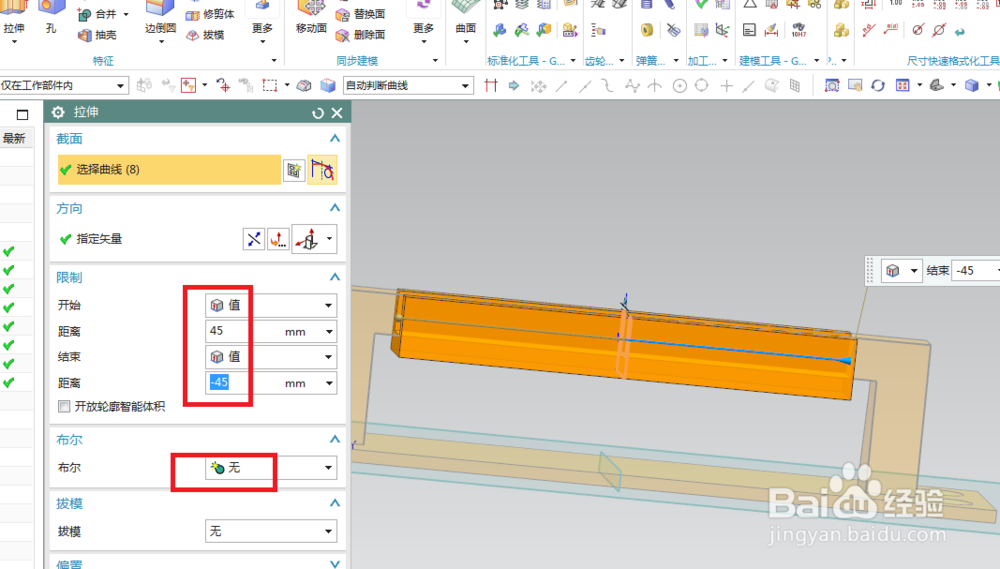

11、如下图所示，
回到拉伸对话框，
设置限制为：从45开始，到-45结束，
同样的布尔无，
点击确定。

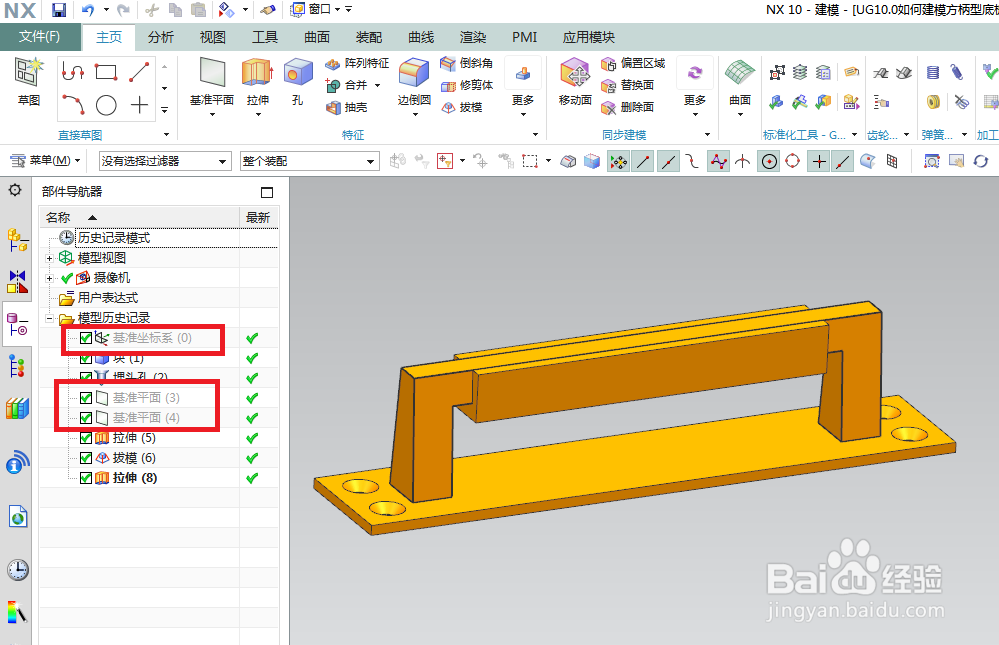

12、如下图所示，
在部件导航器中将基准坐标系和新建的基准平面都隐藏起来。

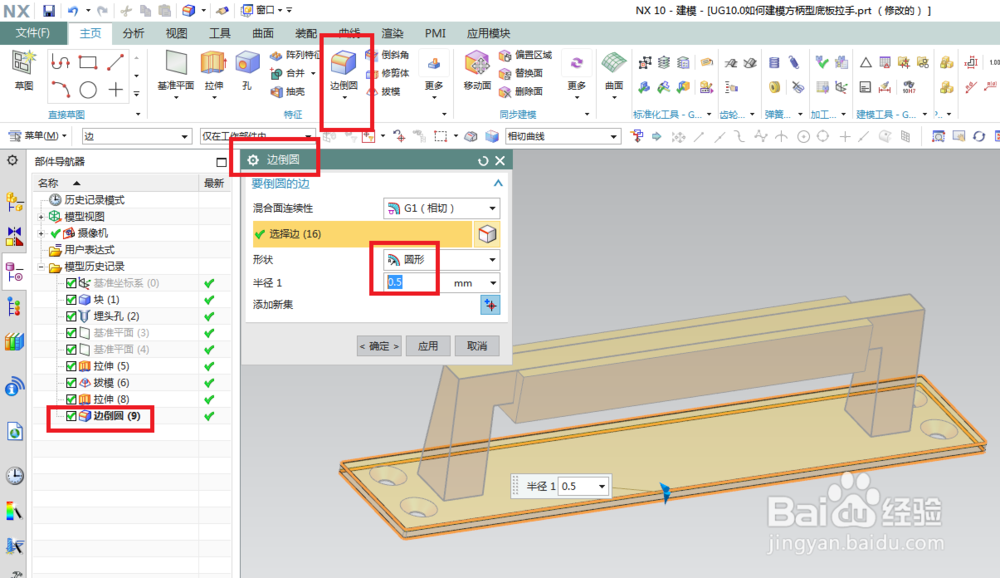

13、如下图所示，
对底边进行边倒圆操作。
首先对四个竖直棱边倒圆角R0.5，
然后点击上下两个边线倒圆角R0.5，
这两步就将这个底边边线都倒圆角了。

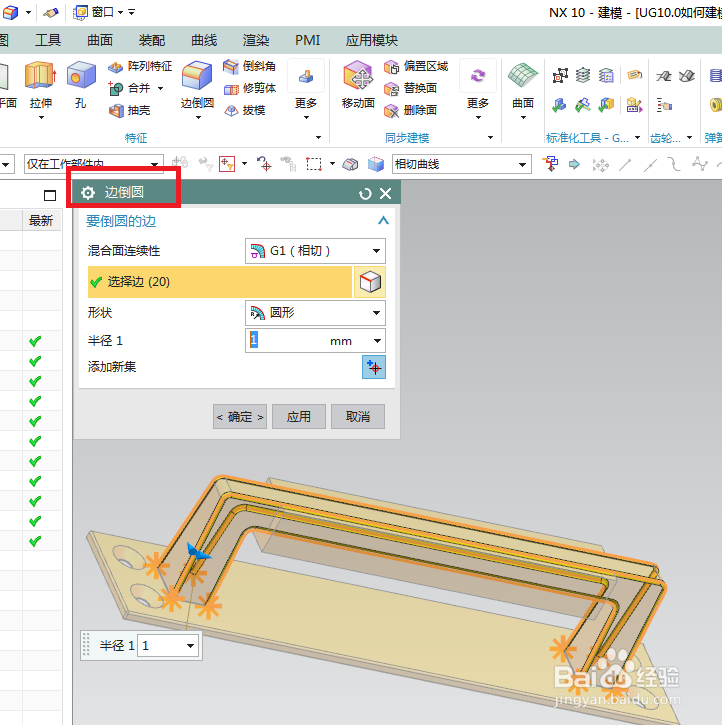

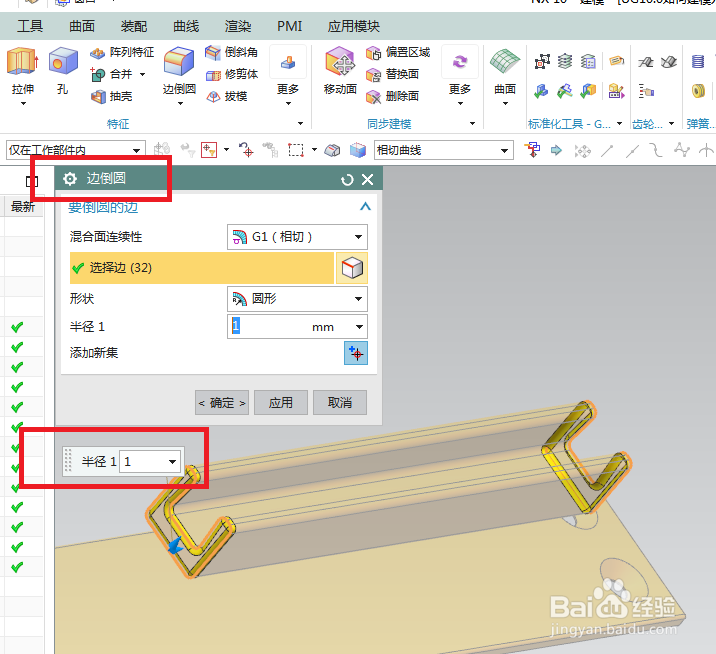

14、如下图所示，
重复第13步操作，对手柄进行边倒圆操作，半径R1。
15、如下图所示，
将手柄隐藏起来，
对手柄下的托进行边倒圆操作，
半径R1，
同样是两步操作全部搞定。

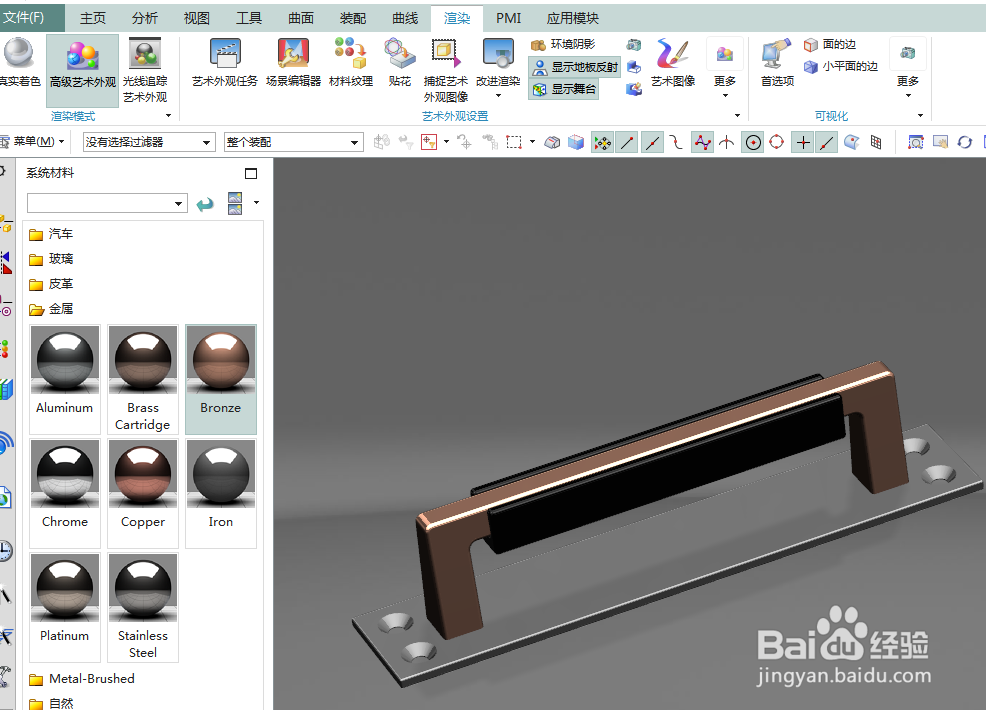

16、如下图所示，
完成以上全部操作，
实体建模完成，
这里是高级艺术外观，进行渲染，
给每个特征都知道个一种效果，
最后就有了下图中的渲染效果。
